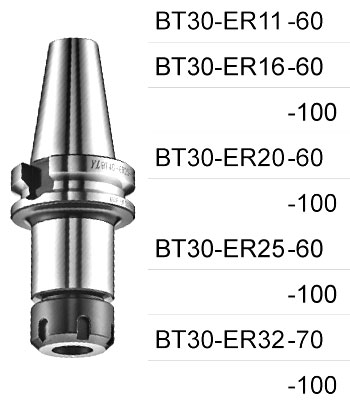

Đuôi dao BT30 ER-11 ER-16 ER-20 ER-25 ER-32

Đuôi dao BT30 ER-11 ER-16 ER-20 ER-25 ER-32 là loại chuôi cán do Yaliang Đài Loan sản xuất chuyên dùng kẹp các loại bao cụ như mũi khoan, mũi doan, mũi mài.... thích hợp cho các loại máy gia công cơ khí có lỗ trục chính là BT30.

Đuôi cán dao BT4 - ER gồm có các model : BT30-ER11-60, BT30-ER16-60, BT-ER16-100, BT30-ER20-60, BT30-ER20-100, BT-ER25-60, BT-ER25-100, BT30-ER32-70. Lưu ý rằng có loại cùng chuẩn kẹp nhưng độ dài sẻ khác nhau.

Các Collet trong chuẩn ER gồm có các loại như sau : ER-16 ( 1, 2, 3, 4, 5, 6, 7, 8, 9, 10) (mm), ER-20 ( 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13) (mm), ER-25 ( 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16) (mm). ER-32 ( 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 12, 13, 14, 15, 16, 17, 18, 19, 20) (mm).

Ngoài đuôi dao BT30-ER nhà sản xuất còn bán các loại đuôi dao BT40-ER và BT50-ER gồm các model BT40-ER11-70, BT40-ER11-100, BT40-ER16-70, BT40-ER16-100, BT40-ER20-70, BT40-ER20-100,, BT40-ER25-70, BT40-ER25-100, BT40-ER32-70, BT40-ER32-100, BT40-ER40-80, BT40-ER40-100, BT50-ER16-100, BT50-ER16-150, BT50-ER20-100, BT50-ER20-150, BT50-ER25-100, BT50-ER25-150, BT50-ER32-100, BT50-ER32-150, BT50-ER40-100, BT50-ER40-150.

Đuôi dao BT30 ER-11 ER-16 ER-20 ER-25 ER-32 được bán lẻ từng model và sẻ không bao gồm các Collet kẹp. Vì vậy phần Collet người dùng có thể chọn mua từng size theo chuẩn ER tương ứng. Nếu cần loại lớn chọn BT50-ER, nếu dùng lọi đuôi côn chọn MTA-ER.

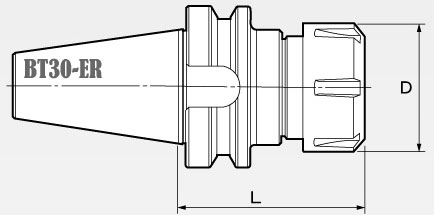

Thông số chuôi cán BT30-ER.

Model	L (mm)	D (mm)	Weigh (Kg)
BT30-ER11-60	60	19	0.5
BT30-ER16-60	60	28	0.6
BT30-ER16-100	100		0.7
BT30-ER20-60	60	34	0.65
BT30-ER20-100	100		0.8
BT30-ER25-60	60	42	0.7
BT30-ER25-100	100		0.9
BT30-ER32-70	70	50	0.75
BT30-ER32-100	100		1.0
