Kích thước các loại chuôi côn

Kích thước các loại chuôi côn Yaliang Đài Loan có các tiêu chuẩn là Jacobs (Jacobs Taper) DIN328 và DIN288 (A Tang Type). Những đuôi côn thông dụng là MT0, MT1, MT2, MT3, MT4, MT5, MT6.

Kích thước chuôi côn phần lắp vào trục chính thường theo tiêu chuẩn DIN228, trong khi phần côn dùng lắp các loại đầu khoan hay đầu kẹp mũi ta rô thì có 2 chuẩn DIN 238 hoặc Jacobs Taper.

Kích thước côn của 2 phần khác nhau, vì vậy khi mua người sử dụng cần nên chú ý kỹ. Ví dụ cùng là MT3 nhưng có MT3-JT6 và MT3-B16, phần lắp vào thiết bị giống nhau nhưng phần lắp đầu cặp mũi khác nhau.

Để xác định chuôi côn hay đuôi côn đang dùng là số mấy?, mã gì? thường nếu không có kinh nghiệm quen mắt thì phải đo rồi tra bảng kích thước, trên thực tế mã hoặc model không được ghi trên đuôi côn.

Ngày nay có một số đầu khoan hay đầu cặp mũi ta rô được tích hợp sẳn đuôi côn, thì các thông số phần kích thước các loại chuôi côn vẩn đúng theo bảng liệt kê trong bài này.

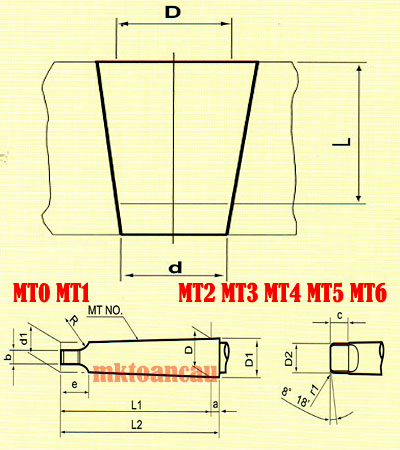

Bảng tra kích thước chuôi côn (phần lắp vào trục chính)

Model	MT0	MT1	MT2	MT3	MT4	MT5	MT6
D	9.045	12.065	17.78	23.825	31.267	44.399	63.348
a	3	3.5	5	5	6.5	6.5	8
D1	9.2	12.2	18	24.1	31.6	44.7	63.8
d1	6.1	9	14	19.1	25.2	36.5	52.4
d2	6	8.7	13.5	18.5	24.5	35.7	51
L1	56	62	75	94	117.5	149.5	210
L2	59.5	65.5	80	99	124	156	218
b	3.9	5.2	6.3	7.9	11.9	15.9	19
c	6.5	8.5	10	13	16	19	27
e	10.5	13.5	16	20	24	29	40
R	4	5	6	7	8	10	13
r1	1	1.2	1.6	2	2.5	3	4
Đơn vị tính mm
