Kích thước côn chuẩn DIN238

Kích thước côn chuẩn DIN238 Yaliang Đài Loan được áp dụng trên các loại cán chuôi MT0, MT1, MT2, MT3, MT4, MT5, MT6. Đồng thời các loại đầu cặp, đầu nối, đầu chuyển củng có dùng tiêu chuẩn này.

Phần côn này chủ yếu là để lắp ghép các loại đầu cặp, kẹp dao cụ như đầu cặp mũi khoan, đầu cặp mũi ta rô, đầu chuyển kiểu ER....Vì vậy người mua cần phải hiểu để chọn loại đầu kẹp tương ứng.

Vi dụ chuôi côn MT3-B16 có ngĩa là phần lắp vào trục chính là MT3, phần lắp đầu cặp là B16 (DIN238), MT3-JT6 thì phần lắp vào thiết bị MT3, nhưng phần lắp đầu kẹp JT6 (Jacobs).

Kích thước chuẩn B16 và JT6 khác  nhau hoàn toàn nên loại đầu cặp dao cụ củng khác nhau, không thể thay đổi qua lại với nhau, mặc dù phần MT3 lắp vào thiết bị là giống nhau.

Kích thước côn chuẩn DIN238 giúp người dùng phân biệt khi mua các loại đầu cặp mũi khoan và đầu cặp mũi ta rô. Tránh sai sót khi mua gây thiệt hại tài chính mà không dùng được.

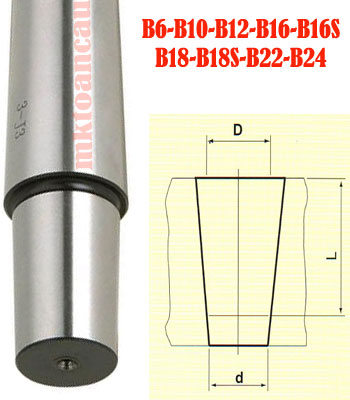

Kích thước côn chuẩn DIN238 (phần lắp đầu cặp dao cụ).

Type	D	d	L
B6	6.35	5.85	10
B10	10.094	9.4	14.5
B12	12.065	11.1	18.5
B16S	15.608	14.5	21.5
B16	15.733	14.5	24
B18S	17.431	16.2	25
B18	17.78	16.2	32
B22	21.793	19.8	40.5
B24	23.825	21.3	50.5
Đơn vị tính mm
