Kích thước đầu côn kiểu JACOBS

Mã sản phẩm: JACOBS
Tình trạng hàng: Còn hàng
Giá: Liên hệ
Giá chưa có VAT 0 VNĐ
  • Mô tả
  • Thông số
  • Hình ảnh
  • Video
  • Đánh giá (0)
  • Kích thước đầu côn kiểu JACOBS thường hay được dùng trên các dòng máy và thiết bị do Đài Loan sản xuất như máy khoan, máy ta rô, máy khoan tự động, máy ta rô tự động và các loại thiết bị khác.

    Phần côn này có thể nằm trên đuôi côn (chuôi côn) và củng đúng khi ở các loại đầu cặp mũi khoan, đầu cặp mũi ta rô, đầu chuyển....Ví dụ đuôi côn MT2-JT6 có nghĩa là phần lắp vào trục chính là MT2, phần lắp đầu cặp dao cụ là JT6.

    Đối với các loại đầu chuyển trụ qua côn như D20-JT1, nghĩa là phần lắp vào trục chính là D20, phần lắp đầu kẹp là JT1. Khi mua đuôi côn người dùng nhớ đọc 2 thông số để khỏi nhằm lẩn.

    Kích thước đầu côn kiểu Jacobs có các loại JT0, JT1, JT2, JT2S, JT3, JT33, JT4, JT5, JT6. Tùy theo phần đuôi côn (chuôi cán côn) lớn nhỏ mà có loại đầu ra khác  nhau. Chuôi cán càng lớn thì phần côn ra càng lớn.

    Ngày nay có một số thiết công suất nhỏ như máy ta rô tự động T-50, máy khoan bàn LG-13A trục chính không có lỗ côn mà ra kiểu JT2 hoặc JT6. Trong trường hợp này bảng tra kích thước vẩn áp dụng được.

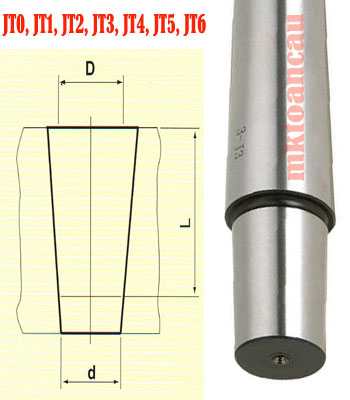

    Bảng tra kích thước kiểu côn Jacobs.

    Type D d L
    JT0 6.35 5.802 11.112
    JT1 9.754 8.469 16.669
    JT2S 13.94 12.386 19.05
    JT2 14.199 12.386 22.225
    JT33 15.85 14.237 25.4
    JT6 17.17 15.852 25.4
    JT3 20.599 18.951 30.956
    JT4 28.55 26.346 42.069
    JT5 35.89 33.422 47.625
    Đơn vị tính mm
    Kích thước chuẩn đầu côn kiểu Jacobs
